8000HG

产品概述
产品类型：海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：DVD画质，音视频同步，使用SATA硬盘录像。

订货型号
DS-8002HG、DS-8004HG、DS-8006HG、DS-8008HG、DS-8012HG、DS-8016HG。
特别说明：
每个视频输入通道最高支持4CIF分辨率编码，并可以选择DCIF、2CIF、CIF、QCIF等分辨率。
使用SATA硬盘录像，提供eSATA接口，用于高速备份或外接盘库。
支持主、辅两个本地监视通道。
2路、4路机型报警4进2出，6-16路机型报警16进4出。
硬件接口

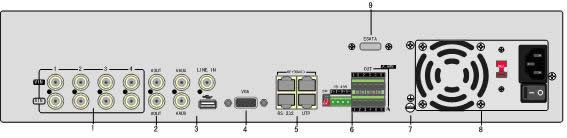

DS-8002HG、DS-8004HG：

① VIN视频输入接口，AIN音频输入接口；
② VOUT本地监视接口，AOUT本地监听接口；
③ VAUX本地辅助监视接口，AAUX本地辅助监听接口，LINE IN语音输入接口，USB备份口；
④ VGA显示器输出接口；
⑤ KB键盘接口，RS-232串行接口，UTP网络接口；
⑥ RS-485匹配电阻开关，RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；
⑦ 接地端；
⑧ AC110/220V电源；
⑨ eSATA备份/扩展存储接口（可选）。

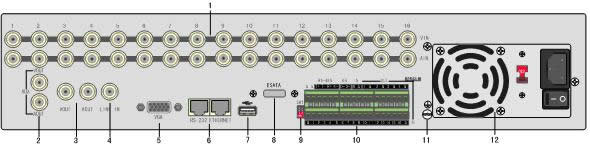

DS-8006HG、DS-8008HG、DS-8010HG、DS-8012HG、DS-8016HG

⑴ VIN视频输入接口，AIN音频输入接口；
⑵ AUX VOUT辅助本地监视接口，AUX AOUT辅助本地监听接口；
⑶ VOUT本地监视接口，AOUT本地监听接口；
⑷ LINE IN语音输入接口；
⑸ VGA显示器输出接口；
⑹ RS-232串行接口，ETHERNET网络接口；
⑺ eSATA备份/扩展存储接口（可选）；
⑻ USB备份口；
⑼ RS-485匹配电阻开关；
⑽ RS-485串行接口，KB键盘接口，ALARM IN报警输入、ALARM OUT报警输出模块；
⑾ 接地端；
⑿ AC110/220V电源
